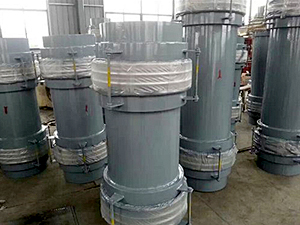

煤粉管道专用三维补偿器（MSW）
一、型号示例：
示例：MSW450×8J/200-L
表示：煤粉专用三维波纹补偿器，公称通径为450mm，波数为8波，补偿量200mm的波纹补偿器，L为产品长度。
二、适用范围：
适用于煤粉，热风气固两相流体，流速15∽30m/s，工作温度60℃，风压≤500mmH2O的一次风、三次风、三次风管道任意方向位移补偿。
适用于压力≤0。25MPa带其它固体粉尘、颗粒的气固两相流体的热位移要求的管道系统。
三、性能特点：
波纹管采用1Cr18Ni9Ti制造，接管由低碳合金_磨钢制造，具有良好的焊接及_磨性能。
五、选型及安装要求：
煤粉专用三维波纹补偿器能够吸收轴向位移（X）、任意向的横向位移（Y）、轴向补偿量（Xo）、横向补偿量（Ymm）能满足各类机组要求，选用时应满足下列计算式：
示例：MSW450×8J/200-L
表示：煤粉专用三维波纹补偿器，公称通径为450mm，波数为8波，补偿量200mm的波纹补偿器，L为产品长度。
二、适用范围：
适用于煤粉，热风气固两相流体，流速15∽30m/s，工作温度60℃，风压≤500mmH2O的一次风、三次风、三次风管道任意方向位移补偿。
适用于压力≤0。25MPa带其它固体粉尘、颗粒的气固两相流体的热位移要求的管道系统。
三、性能特点：
煤粉专用三维波纹补偿器：_高温，不漏粉，不积粉位移刚度小；能够吸收任意方向位移，挠性好_锅炉及管系膨胀自如；安装维护方便、吊架简单、使用寿命长、综合 投资省。广泛应用于100∽600MW发电机组，从根本上解决了煤粉泄漏的问题，_了机组的正常安全运行。
四、材质：波纹管采用1Cr18Ni9Ti制造，接管由低碳合金_磨钢制造，具有良好的焊接及_磨性能。
五、选型及安装要求：
煤粉专用三维波纹补偿器能够吸收轴向位移（X）、任意向的横向位移（Y）、轴向补偿量（Xo）、横向补偿量（Ymm）能满足各类机组要求，选用时应满足下列计算式：
对于200MW以上功率的大型火电机组，锅炉燃烧器与煤粉管道接口处的垂直位移200毫米以上，水平位移、40毫米以上，膨胀节要尽可能近燃烧器安装，并设置固定支架，隔离支架5以外管线的变形，使该补偿器主要吸收锅炉的位移。
见下述三种安装方式：
靠近燃烧器入口处水平安装，锅炉的垂直位移，锅炉及煤粉管道的任意方向位移，补偿器主要通过横向挠曲以及少量轴向位移伸与压缩来吸收。为减少磨损和流阻，产品按冷紧状态安装又称偏装，冷紧量为入口处的垂直位移ΔY。以_补偿器能在水平状态下工作。
