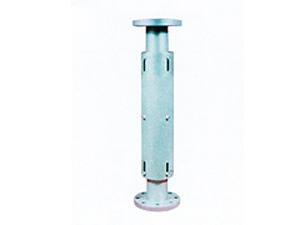

补偿器由一个或多个波纹管串接在一起，波纹管外有可使波纹管轴向移动的外套筒，即是保护装置，又保持了它的稳定性。

使用说明：
复式波纹补偿器，可以满足管道的轴向补偿，补偿量大，比较经济是其特点。法兰连接按机标JB81-59供货，也可以根据用户要求按国标、化标或其它标准供货。

对固定支座的作用力：
压力推力：Fp=100·P·A
轴向弹力：Fx=KxX
式中P：_工作压力或_试验压力MPa
A：有效面积（查样本）cm2
Kx：补偿器轴向刚度 N/mm
X：补偿器使用的轴向补偿量mm
