型号：本公司生产DN32-DN8000，压力级别01Mpa-2.5Mpa

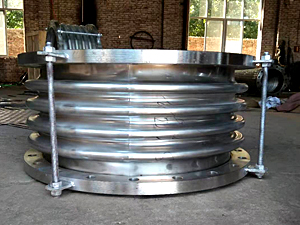

轴向内压式波纹补偿器对支座作用力的计算：
内压推力：F=100PA    轴向弹力：Fx=Kx（fX）
横向弹力：Fy=KyY       弯矩：My=FyL
弯 矩：Mθ=Kθθ            合成弯矩：M=My+Mθ
式中：轴向刚度N/mm    X：轴向实际位移量mm
Ky：横向刚度N/mm       Y：横向实际位移量mm
Kθ：角向刚度N·m/度     θ ：角向实际位移量度
P：工作压力MP           A：波纹管有效面积cm2查样本
L：补偿器中点至支座的距离m
应用举例：
某碳钢管道，公称通径500mm，工作压力0。6MPa介质温度300°C，环境_温度-10°C，补偿器安装温度20°C，根据管道布局，需安装一轴向内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。
