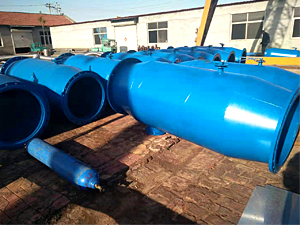

ZP型自动排污过滤器

ZP型自动排污过滤器
一、ZP型自动排污过滤器用途：
ZP型自动排污过滤器用于低质水的冷却系统，及其它需要过滤的工艺过程，适用于高流速，不停机状态下定期清理杂质的场合。
二、ZP型自动排污过滤器工作原理：
正常工作状态下，转向阀开启，水流经过滤器向过滤后，由出口排出，当阀门开启后，通过过滤器液体总流量增加，流速增大，冲动粘在过滤器管壁上的杂质，杂质由排污口排出。排污状态当转向阀关闭，排污阀开启时，水流被迫从过滤器的进口段见网孔进入过滤筒外侧，大部分从出口流出，一部分又从过滤筒外部经杂质收集段网孔进入过滤筒内部，对过滤筒产生了反冲洗，达到从过滤筒外部冲洗粘在网孔上杂质的效果，杂质仍由排污口排出。
三、ZP型自动排污过滤器特点：

1、ZP型自动排污过滤器在全流量下能正常工作

2、合理的设计能够节省空间及降低造价。

3、不需安装旁通管路，拆卸排污。

直道式	L	A	B	D	排污口
ZPG-L-40	245	185	63	90	15
ZPG-L-50	255	190	70	100	15
ZPG-L-65	270	795	83	120	20
ZPG-L-80	320	232	96	140	250
ZPG-L-100	350	260	128	180	32
ZPG-L-125	438	326	162	200	40
ZPG-L-150	525	390	189	230	50
ZPG-L-200	700	520	220	280	65
ZPG-L-250	875	650	255	330	80
ZPG-L-300	1050	780	294	380	100
ZPG-L-350	1200	885	331	450	125
ZPG-L-400	1400	1040	377	480	150
ZPG-L-450	1550	1145	420	500	150
ZPG-L-500	1700	1250	462	580	150
ZPG-L-600	2000	1460	537	650	200
ZPG-L-700	2280	1720	607	700	200
ZPG-L-800	2500	1900	685	820	200
ZPG-L-900	2800	2180	785	880	200
ZPG-L-1000	3120	2470	860	920	250
ZPG-L-1100	3450	2780	915	960	250
ZPG-L-1200	3700	3000	965	1040	250
ZPG-L-1500	4470	3650	1220	1400	250
